又是怎樣的呢?

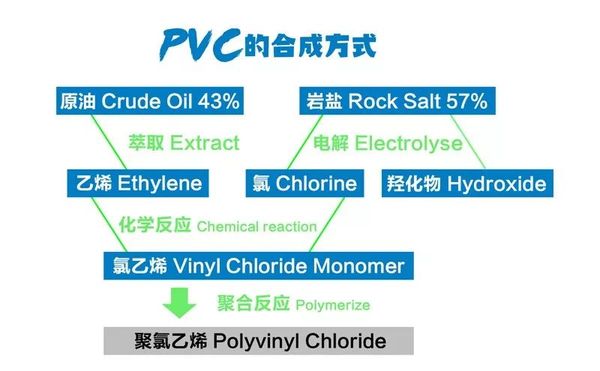

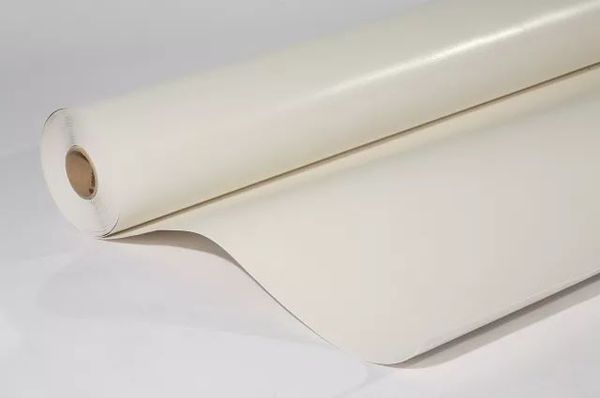

PVC防水卷材配方特殊,上層PVC樹脂層厚度超過卷材一半,耐紫外線老化強(qiáng),耐雨水萃取強(qiáng)(增塑劑),耐高溫?fù)]發(fā)強(qiáng)(增塑劑)。保證了卷材長(zhǎng)時(shí)間使用不開裂、不滲漏。除了使用壽命長(zhǎng)久優(yōu)勢(shì)之外,PVC防水卷材更具有良好防火性能、易安裝、便捷的細(xì)節(jié)處理、易操作的維護(hù)和修補(bǔ)、良好的尺寸穩(wěn)定性、耐低溫性能、靈活的設(shè)計(jì)方案、綠色環(huán)保、特殊工藝等優(yōu)越特點(diǎn)。
(一)大面卷材施工方法:
聚氯乙烯防水卷材的大面施工方法有以下幾種:①機(jī)械固定法②粘接法③空鋪(壓頂)法。

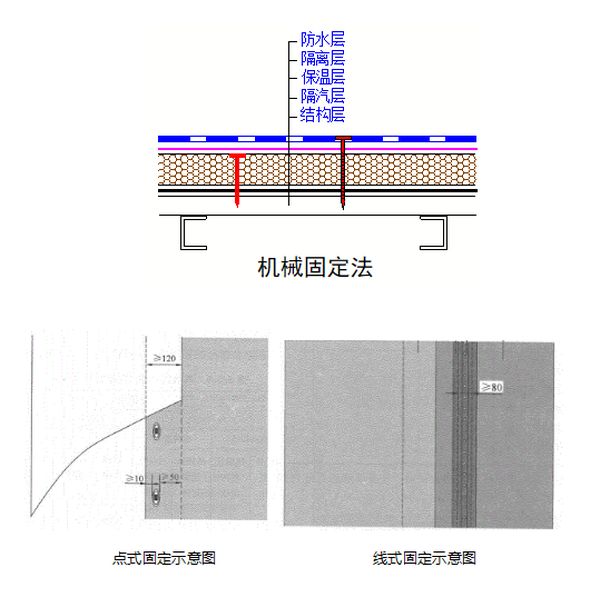

①機(jī)械固定法:
機(jī)械固定法是采用專用的固定件,將卷材固定在基層上的一種施工方法(可分為點(diǎn)式固定及線性固定)。常用于一些鋼結(jié)構(gòu)屋面、輕鋼屋面等。
②粘接法:

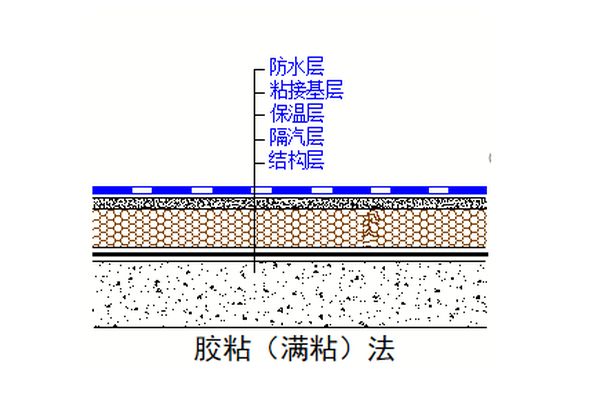

粘接法不難理解,施工時(shí)在卷材及基面上涂刷膠粘劑,通過膠粘劑將卷材粘接固定與基面之上。此施工方法常用于一些混凝土結(jié)構(gòu)層的防水施工。粘接法可分為滿粘法,條粘法、點(diǎn)粘法則是在局部條形、點(diǎn)狀區(qū)域涂刷膠粘劑來進(jìn)行卷材的粘接施工;

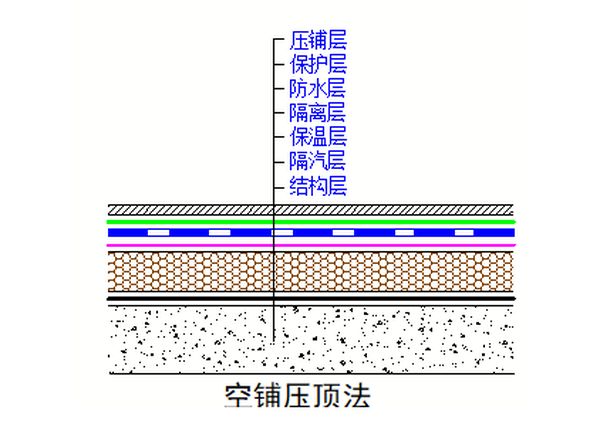

③空鋪(壓頂)法:
空鋪法是整體大面不涂刷膠粘劑,只在施工基面的邊緣一定范圍內(nèi)進(jìn)行粘接固定(一般為800mm),上蓋壓鋪材料,常用于一些混凝土結(jié)構(gòu)屋面等部位。
(二)搭接縫熱風(fēng)焊接施工方法:
以上三種大面施工方法略有不同,但是在卷材搭接邊的處理方法上卻是統(tǒng)一的:熱風(fēng)焊接法。

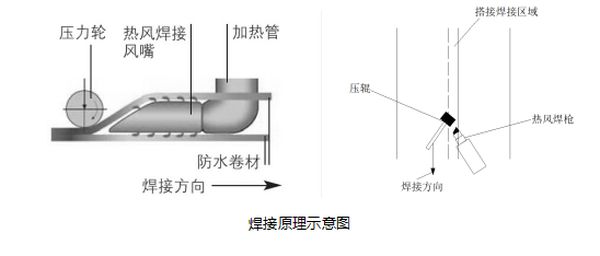

此類焊接方式為非接觸式焊接,是通過焊接機(jī)具加熱吹出的高熱且具有一定風(fēng)壓強(qiáng)度的熱風(fēng),將搭接面上下卷材加熱至熔融轉(zhuǎn)態(tài),再通過滾輪等工具進(jìn)行壓實(shí)融合,達(dá)到焊接的結(jié)果。

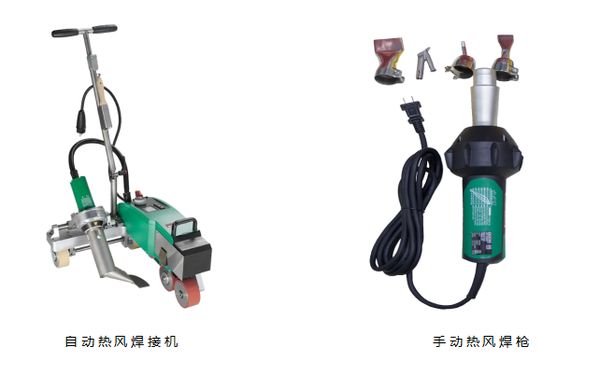

常用的熱風(fēng)焊接機(jī)具包括但不限于:手動(dòng)熱風(fēng)焊槍、自動(dòng)熱風(fēng)焊接機(jī)等。
熱風(fēng)焊接法根據(jù)焊縫數(shù)量的不同也分為兩類:?jiǎn)慰p焊接、雙縫焊接。
單縫焊接法常用于一些單層屋面、建筑物地下等工民建項(xiàng)目的施工;雙縫焊接法常用于一些隧道、人工湖、垃圾填埋場(chǎng)等市政、路橋項(xiàng)目的施工。
在GB50108-2008地下工程防水技術(shù)規(guī)范中,對(duì)于兩種焊接方式的搭接寬度有著不同的規(guī)定:?jiǎn)慰p焊接需要搭接至少60mm,其中實(shí)際焊接寬度不低于30mm;雙縫焊接需要搭接至少80mm,其中實(shí)際焊接寬度為10*2+空腔(寬度10-20mm)。

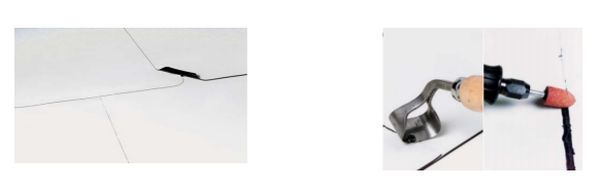

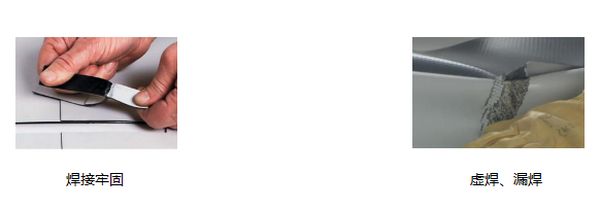

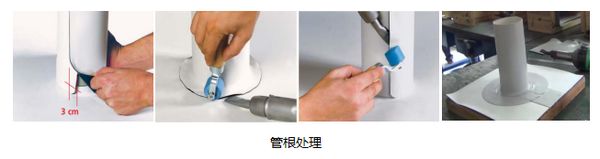

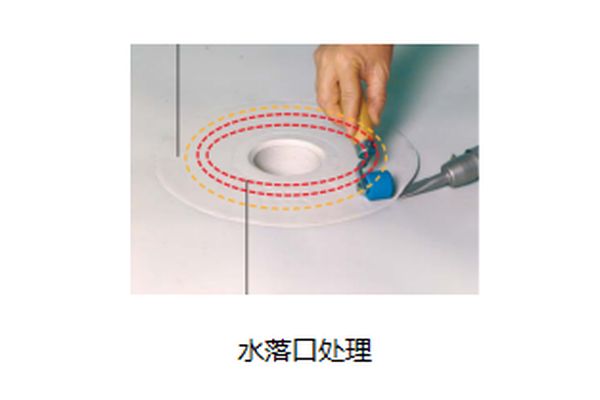

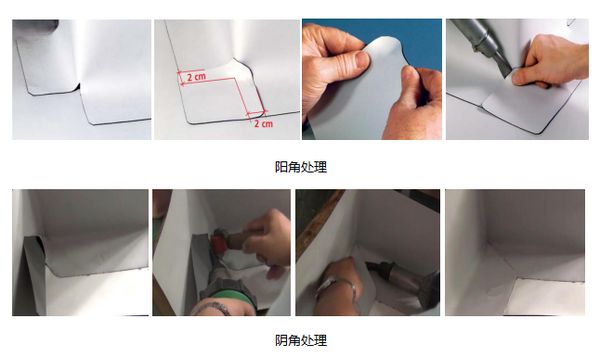

Tips: 檢驗(yàn)焊縫是否牢靠通常使用鉤針沿著焊縫進(jìn)行逐一勾扯,若鉤針能在焊縫某處刺入焊縫內(nèi)部,則表示該處存在著虛焊、漏焊等情況,需及時(shí)補(bǔ)焊;檢驗(yàn)焊縫寬度則采用切條法,垂直于焊縫進(jìn)行切條,觀察橫切面實(shí)際焊接寬度是否達(dá)到即可。 (三)常用節(jié)點(diǎn)處理方法: ①T型搭接縫:T型搭接縫是漏水的關(guān)鍵點(diǎn),在焊接時(shí)有加熱不到位的部位,會(huì)造成虛焊或漏焊,處理方法將T型搭接棱角用刮刀刮平(國(guó)標(biāo)1.5mm厚材料必須刮平),然后再進(jìn)行實(shí)焊。 ②陰陽(yáng)轉(zhuǎn)角焊接:實(shí)際施工中存在大量的陰陽(yáng)角等轉(zhuǎn)角部位,在此類部位施工時(shí)一定注意要將轉(zhuǎn)折處、折角處、裁剪處焊接牢固,避免從此類部位產(chǎn)生滲漏。 ③管根部位焊接:管根部位由于其平立面交接、管道需立體裁剪包圍等工序,也是實(shí)際施工應(yīng)用中需要特別注意的細(xì)部節(jié)點(diǎn)。 ③水落口部位焊接:水落口部位由于長(zhǎng)期積水,且與水落口部件與結(jié)構(gòu)之間存在一定的縫隙,也是實(shí)際施工應(yīng)用中滲漏頻發(fā)的細(xì)部節(jié)點(diǎn)部位。
